Dokonalý průvodce armaturami na svar: Vše, co potřebujete vědět

Co jsou potrubní tvarovky pro svařování na tupo

Trubkové tvarovky svařované na tupo jsou komponenty používané ke spojení, přesměrování nebo ukončení částí potrubí v potrubním systému jejich přivařením přímo ke koncům potrubí, čímž se vytvoří trvalý spoj odolný proti úniku. Na rozdíl od závitových nebo hrdlových svařovacích tvarovek jsou tvarovky pro svarové spoje na okrajích zkosené, aby svářečovi umožnily spojit tvarovku a trubku dohromady v jediném souvislém svaru, což má za následek hladký vnitřní povrch s minimálním narušením proudění.

Tato metoda připojení je široce upřednostňována ve vysokotlakých a vysokoteplotních průmyslových aplikacích, včetně ropovodů a plynovodů, zařízení na výrobu energie a chemických zpracovatelských závodů, kde je integrita spoje za extrémních podmínek nesmlouvavá. Vzhledem k tomu, že svar samotný se stává součástí struktury potrubí spíše než samostatným mechanickým spojením, tvarovky pro svařování na tupo obecně nabízejí vynikající pevnost a spolehlivost ve srovnání s alternativními metodami spojování.

Běžné typy tvarovek pro svařování na tupo

Tvarovky pro přivařování na tupo se dodávají v několika standardizovaných tvarech, z nichž každá je navržena tak, aby sloužila specifické funkci v rámci uspořádání potrubí. Pochopení těchto typů pomáhá inženýrům a týmům nákupu určit správnou součást pro každou aplikaci.

Lokty

Lokty change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Odpaliště

Odpaliště allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Reduktory

Reduktory connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

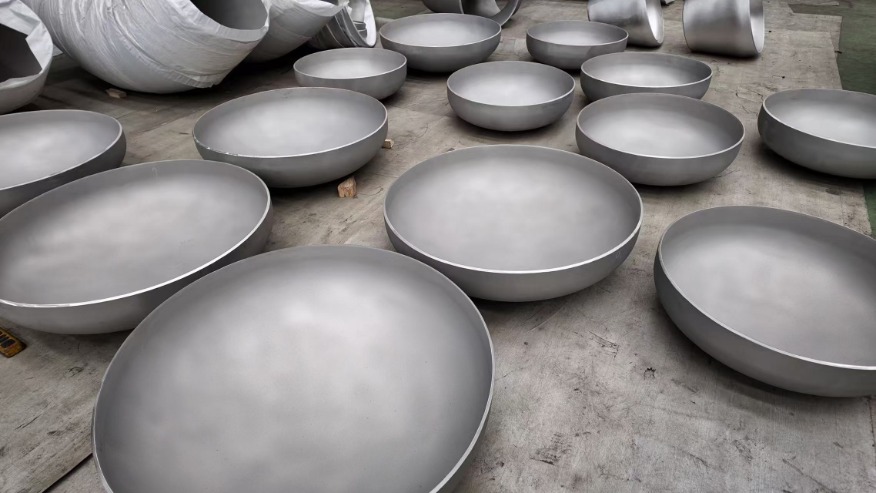

Čepice

Čepice are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Materiály používané při výrobě tvarovek pro svařování na tupo

Volba materiálu významně ovlivňuje výkon, cenu a vhodnost použití tvarovek pro svařování na tupo. Níže uvedená tabulka uvádí běžné materiály a jejich typické případy použití v průmyslových potrubních systémech.

Porozumění tloušťce stěny a rozvrhu hodnocení

Tvarovky pro svařování na tupo jsou vyráběny tak, aby odpovídaly specifickým schématům potrubí, které udávají tloušťku stěny tvarovky vzhledem k jejímu vnějšímu průměru. Běžné plány zahrnují plán 10, 40 a 80, přičemž vyšší čísla plánu označují silnější stěny schopné odolat většímu vnitřnímu tlaku. Výběr správného plánu je kritický, protože neodpovídající tloušťka stěny mezi tvarovkou a spojovací trubkou může vytvořit slabá místa ve svarovém spoji, což ohrozí celkovou integritu systému.

Inženýři obvykle vypočítávají požadované jmenovité hodnoty na základě provozního tlaku, teploty a mechanických vlastností konkrétního materiálu, přičemž často odkazují na normy, jako je ASME B16.9, který upravuje požadavky na rozměry a tolerance pro továrně vyrobené tvarovky pro tupé svary.

Klíčové výhody tvarovek pro svařování na tupo oproti jiným typům připojení

Tvarovky pro přivařování na tupo nabízejí několik praktických výhod, díky kterým jsou preferovanou volbou pro náročné průmyslové aplikace ve srovnání se závitovými nebo přírubovými alternativami.

• Vynikající pevnost spoje díky plně tavnému spojení mezi armaturou a trubkou.
• Snížené riziko netěsností ve srovnání se závitovými spoji, které se mohou uvolnit při vibracích nebo tepelných cyklech.
• Hladký vnitřní otvor, který minimalizuje turbulence a pokles tlaku v armatuře.
• Vhodnější pro vysokoteplotní a vysokotlaké systémy, kde mohou selhat mechanické spoje.
• Snižte požadavky na dlouhodobou údržbu, jakmile jsou řádně svařeny a zkontrolovány.

Pokyny pro instalaci a kontrolu kvality

Správná instalace tvarovek pro svařování na tupo vyžaduje zkušené svářeče a pečlivou pozornost při přípravě spoje, včetně přesného zkosení a vyrovnání před zahájením svařování. Jakákoli nesouosost nebo nekonzistentní mezera mezi tvarovkou a trubkou může mít za následek vady svaru, které ohrožují strukturální integritu spoje, zejména ve vysokotlakých aplikacích, kde by selhání mohlo mít vážné bezpečnostní důsledky.

Opatření pro kontrolu kvality, jako je radiografické testování, ultrazvuková kontrola a testování průniku barviva, se běžně používají k ověření integrity svaru po instalaci, zejména v kritických systémech, jako je výroba energie nebo petrochemické zpracování, kde by nezjištěné vady svaru mohly časem vést ke katastrofálnímu selhání.

Výběr správné tvarovky pro tupý svar pro váš projekt

Výběr správné tvarovky pro svar na tupo zahrnuje vyhodnocení více faktorů společně, včetně provozního tlaku trubky, teplotního rozsahu, přepravované tekutiny nebo plynu a okolních podmínek prostředí. Úzká spolupráce s informovaným dodavatelem a odkazování na platné průmyslové normy zajišťuje, že vybrané tvarovky, materiály a plánovaná hodnocení přesně odpovídají požadavkům konkrétního potrubního systému, což v konečném důsledku podporuje dlouhodobou spolehlivost a bezpečnost v celé instalaci.
